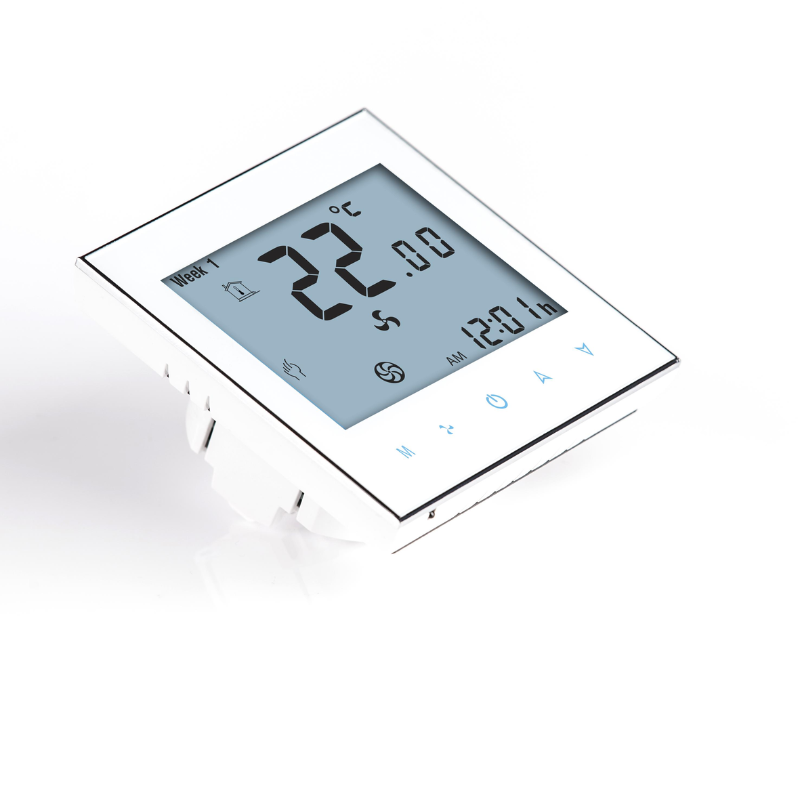

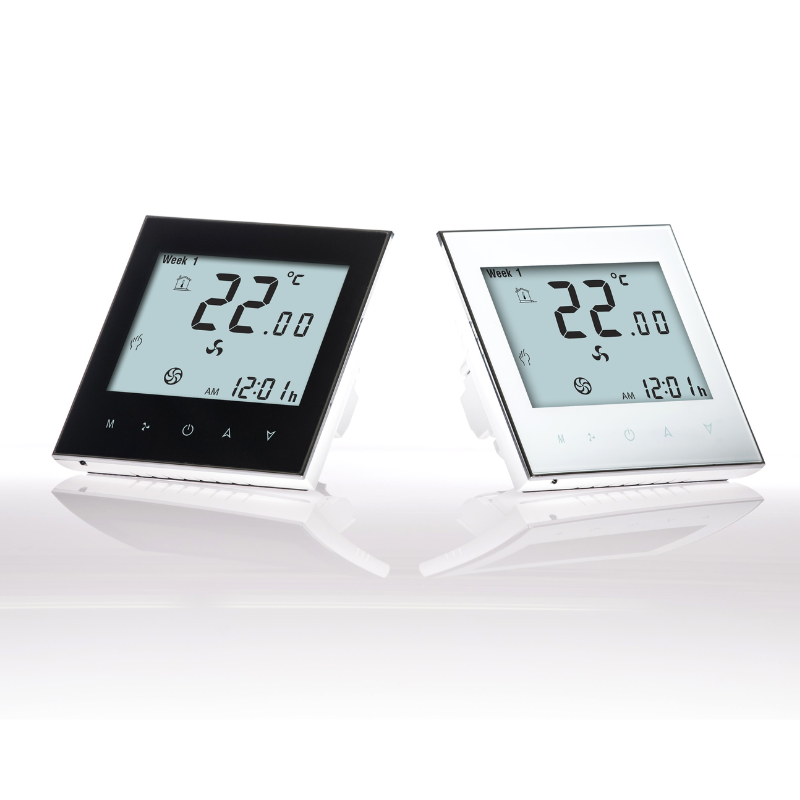

Programmerbar Touch Termostat 4-rørs, RS485

Beskrivelse

Touch Romtermostat med Modbus integrasjon til SD-anlegg

Drifts spenning: 95 – 240 VAC
Lokal tilkobling for:
– En 230VAC varme-ventil (NO eller NC) (L-leder ut. N-leder felles).
– En 230VAC kjøle-ventil (NO eller NC) (L-leder ut. N-leder felles).
– Vifte Lav-Medium-Høy (L-leder ut. N-leder felles).
– RS485 + (rød leder) og – (hvit leder). Modbus RTU. (Standard baud 9600, ID=1)

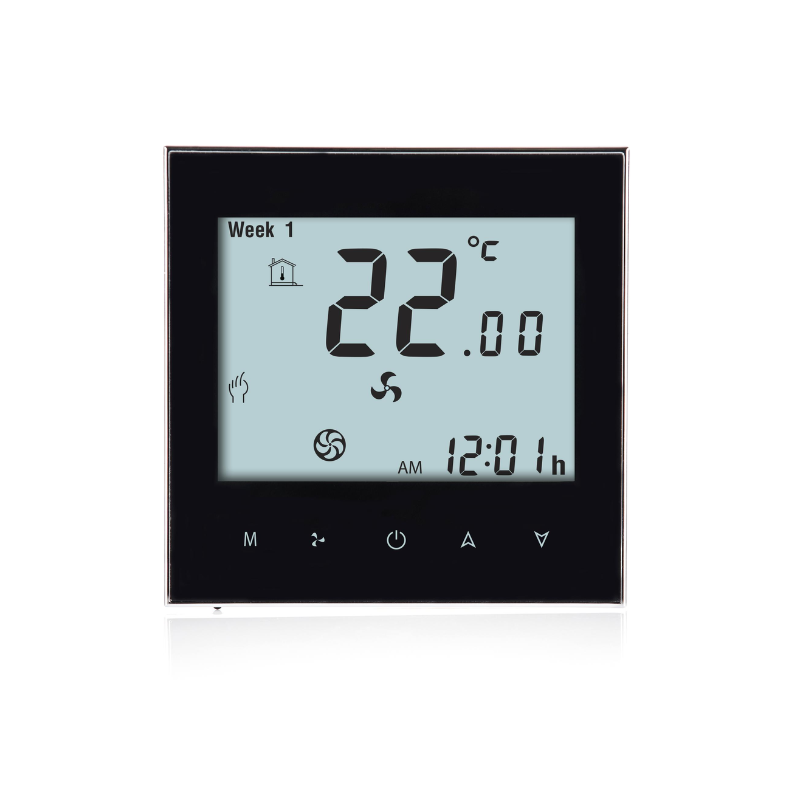

Touch knapper:
– M: Velg mellom varme/kjøling/ventilasjon (i ventilasjons modus så er ventilen lukket mens vifte er aktiv).
– Y: Velg mellom viftehastighetene Auto, Minimum, Medium, Maksimum eller Av.
– P: På/Av knapp.
– Pil opp / Pil ned: Velg ønsket temperatur.

Konfigurasjon:
Man kan konfigurere panel funksjoner ved å holde inne M og Y i 5 sekunder umiddelbart etter at man har slått panelet av. Se avsnitt 6 i databladet for en liste over parametere som kan konfigureres.
