Beskrivelse
VAV-boks med støtte for forhåndslastet applikasjon
For å minimere tidsbruk og forenkle igangkjøringen, leveres VAV14-IP-kontrolleren med en innebygd applikasjon som støtter de mest populære typene VAV-bokser. Enheten kan konfigureres ikke bare av kvalifiserte ingeniører, men også av vanlige installatører. Med et dedikert rompanel, intuitiv og gratis programvare, en innebygd webserver eller enkle dip-brytere, er oppsett og optimalisering av systemet tilgjengelig for alle. For mer avanserte systemintegratorer er et gratis programmeringsverktøy tilgjengelig, som tilbyr forbedret tilpasning av den innebygde VAV-applikasjonen og kontroll over systemets funksjonalitet. I tillegg finnes det en spesialisert tjeneste for Niagara-brukere som muliggjør sømløs konfigurering og balansering innenfor ett enkelt miljø.
Opplev friheten av kontroll med nano EDGE ENGINE

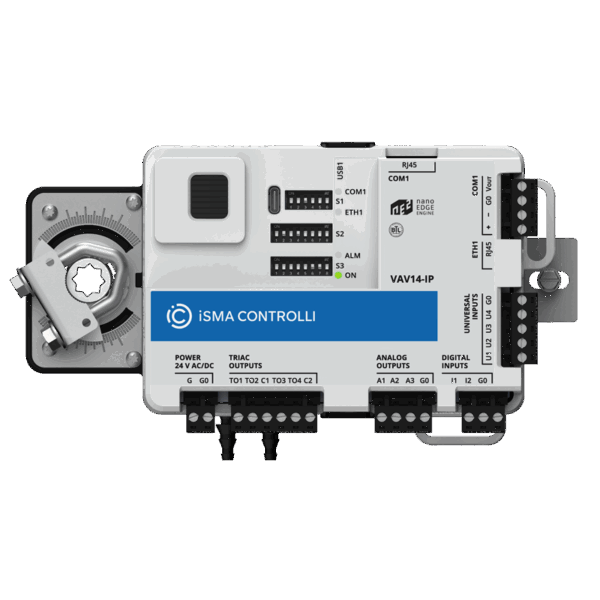

VAV14-IP er en konfigurerbar og fritt programmerbar kontroller med Modbus RTU/ASCII- og BACnet MS/TP-protokoller innebygd. Muligheten til å lage en skreddersydd applikasjon med kraften og fleksibiliteten som tilbys av nano EDGE ENGINE gjør kontrolleren nyttig ikke bare for typiske VAV-bokser, men for alle typer, selv de mest avanserte. VAV14-IP-kontrollerne er utviklet på programvareplattformen nano EDGE ENGINE, som tilbyr skytilkobling, sanntidsprogrammering og automatisk eksponering av datapunkt. Dette muliggjør sømløs integrasjon med bygningsstyringssystemer (BMS). Plattformen støtter fjernkontroll, sanntidsovervåking og dataanalyse, noe som forbedrer sporing av energiforbruk, systemytelse og vedlikeholdsbehov.
Forbedret energieffektivitet
Maksimer energieffektiviteten din med vår avanserte innebygde applikasjon, som har banebrytende adaptive kontrollalgoritmer designet for å levere eksepsjonelle energibesparelser.
Integrering og tilkobling
Integrer enkelt med bygningsstyringssystemer (BMS) og IoT-plattformer ved hjelp av vår automatiske eksponerings funksjon, som sikrer jevn og sømløs tilkobling.
Pålitelig kommunikasjon
Takket være den innebygde svitsjen med feilover beskyttelse (Redundans) og seriekobling (daisy chain), sikrer VAV14-IP uavbrutt dataoverføring gjennom enheten, selv om deler av nettverket er ute av drift.
Intuitiv styring
Oppdag uovertruffen brukervennlighet og styring med våre VAV-systemer. Med intuitive brukergrensesnitt og omfattende konfigurasjons- og balanseringsalternativer gir våre systemer deg mulighet til å ta kontroll enkelt og effektivt.
Estetisk strukturert kabling
Revolusjoner plassen din med «CABLE GRIP», en organisert løsning designet for å håndtere ledninger, forhindre floker og redusere risikoen for skader eller ulykker.
Fleksibilitet og skalerbarhet
VAV14-IP-kontrollere kan enkelt utvides eller modifiseres i henhold til endringer i bygningens krav.
Teknisk spesifikasjon
Maskinvarespesifikasjon:
- Kraftig ARM Cortex-M7 prosessor
- Innebygd sanntidsklokke (RTC)
- RS485-grensesnitt
- 2 feilover beskyttede Ethernet-grensesnitt med innebygd svitsj
- USB type C-grensesnitt
- 13 I/O-er ombord
- Status-LED-indikatorer
- Innebygd applikasjon
- Rotasjonsaktuator opptil 4 Nm
- Differensialtrykksensor 0–500 Pa
4 universelle innganger (UI):
- Temperaturinngang for 10K3A1, 10K4A1, Carel 10K, 20K6A1, 2.2K3A1, 3K3A1, 30K6A1, SIE1, TAC1, SAT1, Pt1000, Ni1000 0C, Ni 1000 20C, Ni1000 LG 2.
- Resistiv inngang 0–1000 kΩ
- Spenningsinngang 0–10 V DC
- Strøminngang 0–20 mA
- Potensialfrie kontaktinnganger
2 digitale innganger (DI):
- Potensialfrie kontaktinnganger
- Rask pulsteller opptil 100 Hz lagret i EEPROM-minnet
3 analoge utganger (AO):
- 0–10 V DC-utgang med maksimal belastning opptil 20 mA
- PWM: 0,01 Hz, 0,1 Hz, 1 Hz, 10 Hz, 100 Hz
4 Triac-utganger (TO):
- 0,5 A @ 24 V AC for varme- og kjøleaktuatorer
- PWM: 0,01 Hz, 0,1 Hz, 1 Hz, 10 Hz, 100 Hz
Kommunikasjon:
- BACnet IP
- Modbus RTU/ASCII-klient
- Modbus TCP/IP-server
- Gratis programvare: iC Tool & iSMA Configurator
Strømforsyning:
- 24 V DC ± 20 % (7 W)
- 24 V AC ± 20 % (18 VA)
