Benytt som del av system (BACnet MS/TP) eller direktestyring.
Aktuatorer for varme, kjøling og vifte.
Tilgjengelig i svart på forespørsel

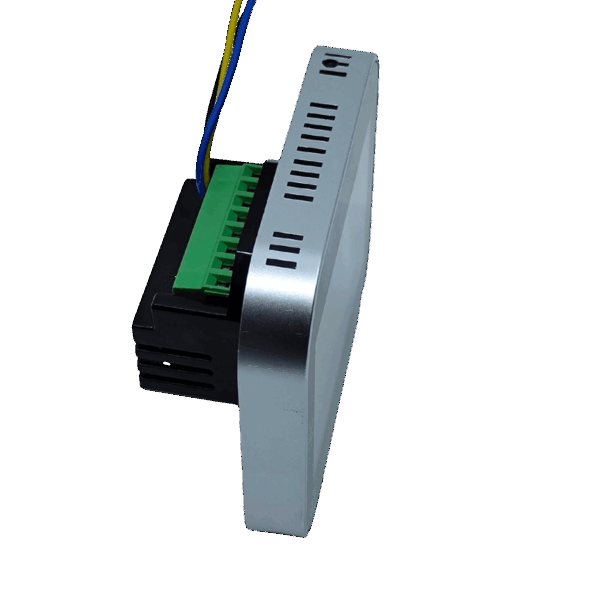

For innfelt montering. Bygger 14,5 mm utenfor veggboksen.
Drifts spenning: 24 VAC eller 24V DC (Minus på C, Pluss på R)

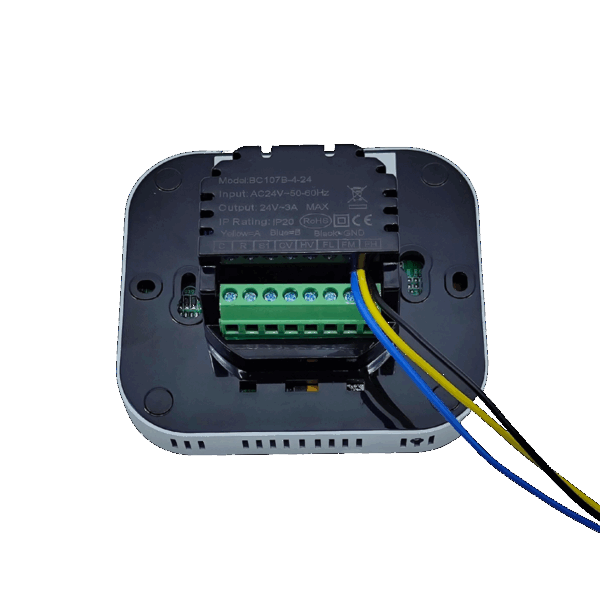

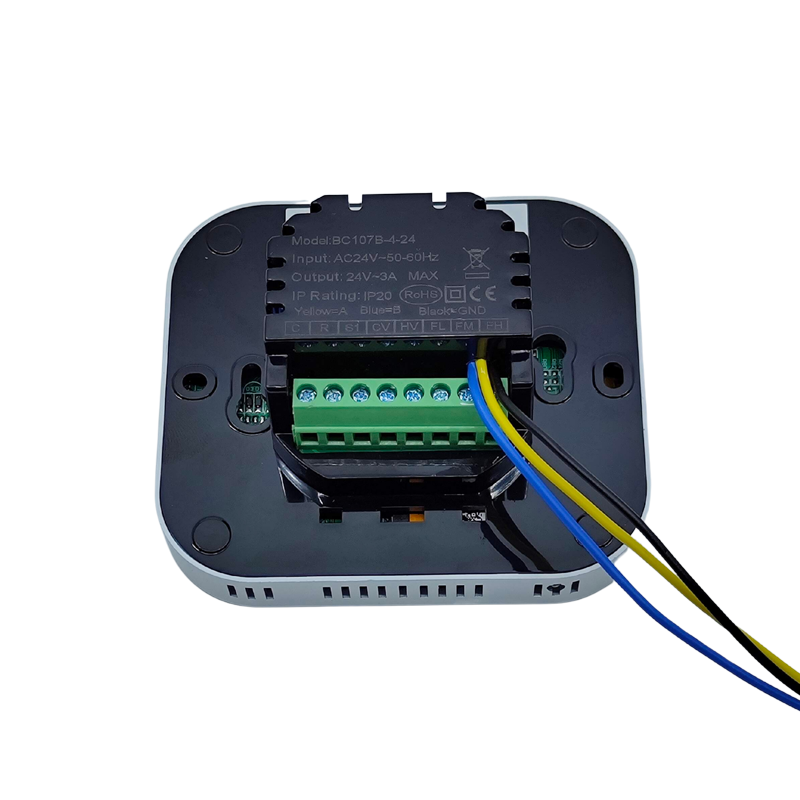

Lokal tilkobling for:
– En 24VAC/DC varme-ventil (R-leder brytes. Utgang HV=NO. C-leder er felles). Max 3A last.
– En 24VAC/DC kjøle-ventil (R-leder brytes. Utgang CV=NO. C-leder er felles). Max 3A last.
– Vifte Lav-Medium-Høy (R-leder brytes. Utgang FL=lav hastighet. Utgang FM=medium hastighet. Utgang FH=høy hastighet. C-leder er felles).
– RS485. BACnet MS/TP. (A=Gul. B=Blå. GND=Sort) (Standard baud 9600, ID=1)
– S1 terminal for ekstern temperatur sensor NTC 10K. Kobles mellom S1 og C.
Konfigurasjon:

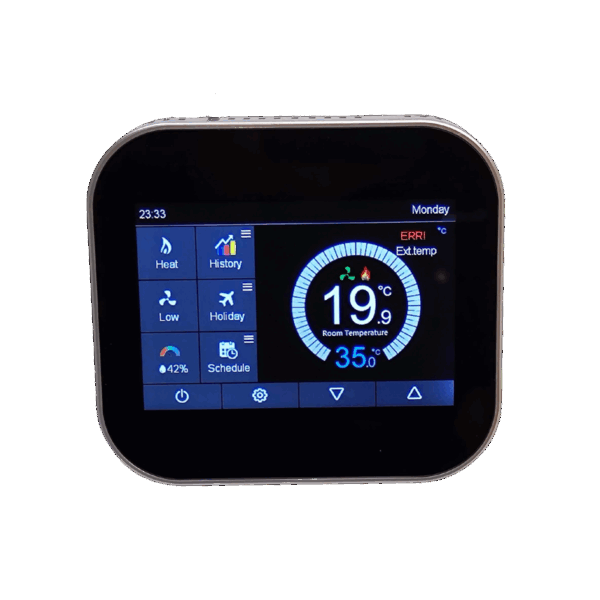

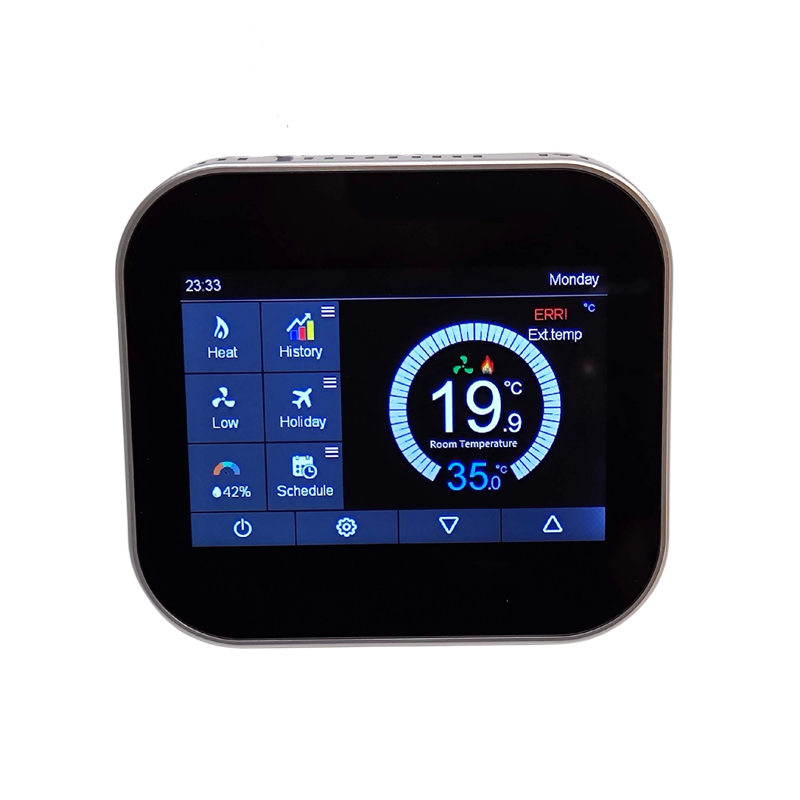

Man kan konfigurere panel funksjoner ved å trykke på tannhjulet på skjermen. Se databladet for en liste over parametere som kan konfigureres.
Dersom man slår av termostaten med skjermen så vil BACnet kommunikasjonen fremdeles være aktiv. Så man kan aktivere panelet via BACnet object. Se datablad for alle BACnet objekter.
