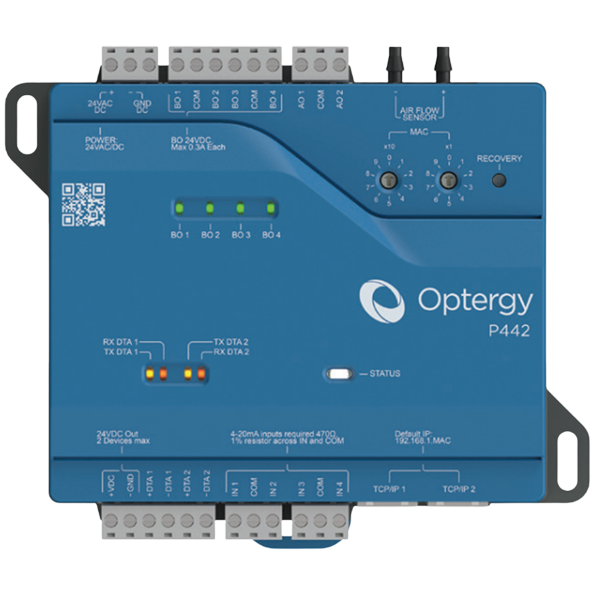

Optergy Edge P442-ASF BACnet Controller

Beskrivelse

P442-AFS Edge BACnet Controller

Optergy P442 er en programmerbar BACnet styreenhet med færre I/O porten enn storebroren P864.
Den tilbyr en rimligere løsning for VAV-applikasjoner (Variable Air Volume), som forenkler kontrollsystemet ditt.
Den sikrer sømløs integrasjon og pålitelighet, på linje med vårt utvalg av andre Optergy Edge-styreenheter.
Optergy P442 kan direkte styre sine innganger og utganger ved hjelp av BACnet IP, MS/TP eller REST API.
Optergy P442 kan også hoste BACnet kontroll-logikk, tidsplaner, trender og alarmer.

Denne varianten leveres med forhåndsinstallert AFS (Airflow Sensor/luftstrømssensor)!

Generelt:
• Programmering uten lisens ved hjelp av programmeringsmotor
• Lokal webkonfigurasjon (HTTPS)
• Beskyttelse av intellektuell eiendom
• REST API
• Brukertilgangstillatelser
• BTL-sertifisert

Maskinvare:
• 4 x universelle innganger (24-bit oppløsning)
• 4 x binære utganger
• 2 x analoge utganger (12-bit oppløsning)
• Valgfri ekstra luftstrømssensor (Optergy EDGE-AFS)

BACnet-funksjoner:
• 10 trendlogger
• 10 alarmer
• 1 tidsplan
• 1 kalender
• 1 varslingsklasse

Konfigurasjonsmuligheter:
• BACnet IP – Daisy Chain IP (10/100 Mbps)
• BACnet MS/TP (MS/TP baudrate: 9.6, 19.2, 38.4, 76.8, 115.2 kbps)
• Modbus IP/485 Gateway (krever v2 fastvare)
• Kompatibel med Optergy Air Wireless Gateway (krever BG-1000 og v2 fastvare)

>Datablad (Engelsk)

>P442 Installation Guide (Engelsk)

>Optergy Studio Programvaren Brukes til å konfigurere DDC logikken med en Windows PC.

>Optergy Studio Datasheet (Engelsk)

>Optergy Studio HelpGuide (Engelsk)

>P442 firmware

Modbus til BACnet IP konverteringen kan konfigureres i web grensesnittet. Det er også en Modbus klient som kan brukes til å teste ut kommunikasjonen.
I tillegg kan Modbus til BACnet IP oppsettet eksporteres og importeres via CSV (komma separert) fil.
Her er en fil for alle Modbus parametere i ELDI sine industrielle gass detektorer: Modbus_Mapping_for_ELDI_Gass_detektor.csv
Her er en fil for alle Modbus parametere i ELDI sin differensialtrykk sensor: Modbus_Mapping_for_EPRO-DTS-MB
Man kan velge hvilke av parameterene som man vil lese, man trenger ikke å aktivere alle, kun de man trenger.
