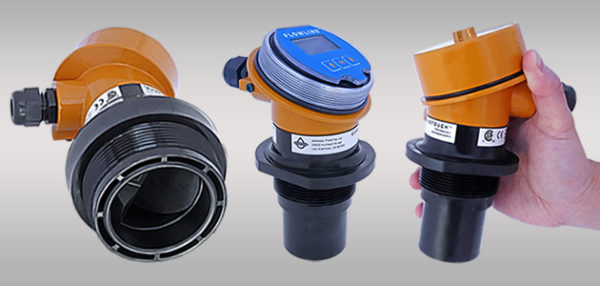

Flowline EchoTouch® US06 & US12 Egensikker Reflektiv Ultrasonisk Nivåsensor

Range: US06: 8” to 19.6’ (20cm to 6m), US12: 18” to 39.3’ (45.7cm to 12m)
Accuracy: ± 0.2% of range
Resolution: US06: 0.079” (2mm), US12: 0.196” (5mm)
Dead band: US06: 8” (20.3cm), US12: 18” (45.7cm)
Beam width: US06: 3” (7.6cm), US12: 6” (15.2cm)
Configuration: Push button or WebCal® PC Windows® USB® 2.0
Display type: LCD, 6-digit
Supply voltage: 14-28 VDC
Signal output: 4-20mA, two-wire
Process temp.: C: -40º to 80º
Pressure: 30 psi (2 bar)
Enclosure rating: Type 4X (IP66)
Transducer type: Reflective
Classification: Intrinsically safe
Approvals: Ex ia IIC T4 Ga; Ex ia IIIC, T135C Da;
Tamb: -40 to 80C
Entity parameters: Install per control drawing #600820
Compliance: CE, RoHS

Datablad

Handlekurv
Mer informasjon

Beskrivelse

EchoTouch® US01 & US03 Egensikker Reflektiv Ultrasonisk Nivåsensor

Egensikker sensor som gir kontinuerlig måling opp til 12m. 4-20 mA analog output. Konfigueres via WebCal software eller integrerte push knapper. Sensoren tilbyr ikke-kontakt nivåmåling av væske via Flowline’s proprietære Reflective Technology™ som leverer pålitelig måling i forhold hvor kondens kan oppstå. Velg denne sensoren for små tanker uten skumdanning og mildt dampende væsker slik som kjemikalier, vann, avløpsvann og olje. Typiske applikasjoner innebærer dag tanker, IBC-tanker, kjøletårn, prosess tanker m.m.



Funksjoner

  • Kommer med 6 eller 12 meter målerekkevidde
  • Enkel konfigurasjon via WebCal software eller display push knapper
  • Fail-safe diagnostikk med konfigurerbare outputs
  • Tynn målesøyle (7,6cm) for applikasjoner med begrenset plass
  • Korrosjon resistent PVDF transduser og aluminium boks
  • LCD display indikerer nivå i meter, tommer eller prosent
  • Automatisk temperaturkompensering fra -40º to 80º C.

Reflektiv teknologi

Kondens er en av de vanligste variablene innenfor nivåmåling av væske. Kondens demper de akustiske signalene til ultrasoniske sensorer med horisontale transdusere, noe som svekker signalstyrken og signal til lyd forholdet med opp til 50%. Noe som drastisk reduserer påliteligheten til målingene. I kjernen til Reflective Technology™ ligger et enkelt faktum. Ulikt flate horisontale overflater, vil ikke vanndråper feste seg til glatte vertikale overflater. Ved å orientere transduseren vertikalt renner kondensen av transduseren uten å påvirke ytelsen til sensoren. Signalene kan dermed sendes og mottas uhindret via en 45º reflektor for å levere pålitelige målinger.

Datablad

Manual

Quick Start

Kontroll tegning

WebCal Software

YouTube video

Tilleggsinformasjon

Sensor rekkevidde

6 meter, 12 meter

Gjengetype

G (BSP vanligst i Norge), NPT (Amerikansk standard)

FOB USB Adapter

Med, Uten

Produsent

Flowline

Flowline designs, manufactures and markets the best level measurement and control instruments for your chemical, water, wastewater, oil and dry solid applications. We enable industrial manufacturers, chemical distributors, municipalities, and energy or food suppliers to safely and efficiently manage their contained liquid and solid assets. Our quality level solutions measure tank and silo inventories, automate containment processes, ensure workplace safety and protect the environment. Our customers are specifying engineers, system integrators, original equipment manufacturers, facility operators, instrumentation engineers and maintenance decision makers. We understand your requirements, have a breadth of solutions and readily share our level expertise. Flowline products are manufactured in the United States under our ISO 9001 and ATEX quality management system, and sold and supported worldwide by our technical stocking distribution partners. Flowline is reliable level measurement.
