EchoPod® UG01 & UG03 Reflektiv Ultrasonisk Nivåsensor

Range: UG01: 1.5” to 4.9’ (3.8cm to 1.5m), UG03: 4” to 9.8’ (10.1cm to 3m)
Accuracy: UG01: 0.125” (3mm), UG03: ± 0.2% of range
Resolution: UG01: 0.019” (0.5mm), UG03: 0.039” (1mm)
Dead band: UG01: 1.5” (3.8cm), UG03: 4” (10.1cm)
Beam width: 2” (5cm)
Configuration: WebCal® PC Windows® USB® 2.0
Supply voltage: 14-28 VDC
Signal output: 4-20mA, two-wire
Process temp.: C: -40º to 80º
Pressure: 30 psi (2 bar)
Enclosure rating: Type 6P (IP68)
Transducer type: Reflective
Compliance: CE, RoHS

Datablad

Handle enkelt med PayPal
Rask, sikker og enkel betaling
Mer informasjon

Beskrivelse

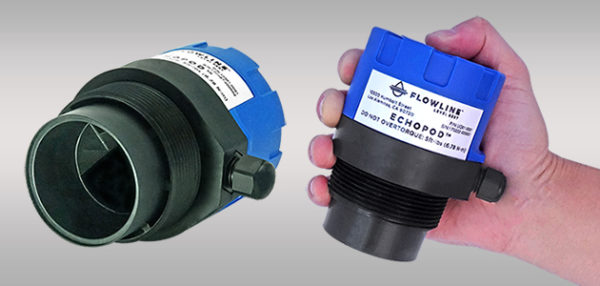

EchoPod® Reflektiv Ultrasonisk Nivåsensor

Multifunksjonssensor for generelle formål. Gir kontinuerlig måling opp til 3m. 4-20 mA analog output og 4 releer. Konfigueres via WebCal software. Sensoren tilbyr ikke-kontakt nivåmåling av væske via Flowline’s proprietære Reflective Technology™ som leverer pålitelig måling i forhold hvor kondens kan oppstå. Hvert rele kan konfigureres som alarm, automatisk fyll eller tøm funksjon. Velg denne sensoren for små tanker uten skumdanning og mildt dampende væsker slik som kjemikalier, vann, avløpsvann og olje. Typiske applikasjoner innebærer dag tanker, IBC-tanker, kjøletårn, prosess tanker m.m.



Funksjoner

  • Kommer med 1,5 eller 3 meter målerekkevidde
  • Fail-safe diagnostikk med konfigurerbare rele og signal outputs
  • Tynn målesøyle (5cm) for applikasjoner med begrenset plass
  • Korrosjon resistent PVDF transduser og kompakt PP boks
  • Kort (3.8cm) dead band maksimerer fyllekapasitet
  • Automatisk temperaturkompensering fra -40º to 80º C.
  • Fire programmerbare releer med innebygd logikk
    • 1 pumpe eller ventil med 3 alarmer
    • 2 pumpe lead-lag med 2 alarmer
    • 2 pumpe duplexing med 2 alarmer
    • 4 uavhengige switch point alarmer

Reflektiv teknologi

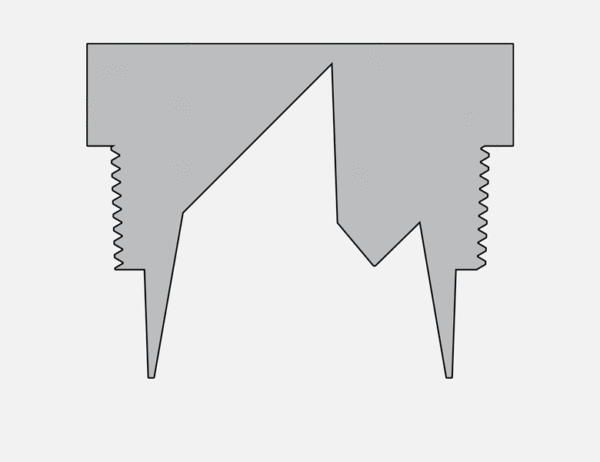

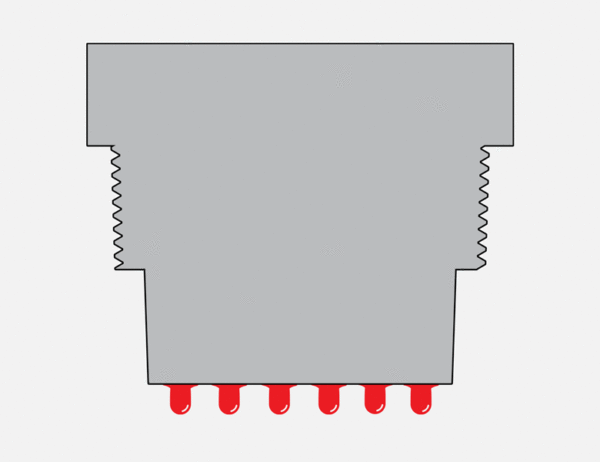

Kondens er en av de vanligste variablene innenfor nivåmåling av væske. Kondens demper de akustiske signalene til ultrasoniske sensorer med horisontale transdusere, noe som svekker signalstyrken og signal til lyd forholdet med opp til 50%. Noe som drastisk reduserer påliteligheten til målingene. I kjernen til Reflective Technology™ ligger et enkelt faktum. Ulikt flate horisontale overflater, vil ikke vanndråper feste seg til glatte vertikale overflater. Ved å orientere transduseren vertikalt renner kondensen av transduseren uten å påvirke ytelsen til sensoren. Signalene kan dermed sendes og mottas uhindret via en 45º reflektor for å levere pålitelige målinger.



Datablad

Manual

Quick Start

WebCal Software

Produsent

Flowline

Tilleggsinformasjon

Sensor rekkevidde

1,5 meter, 3 meter

Gjengetype

G (BSP vanligst i Norge), NPT (Amerikansk standard)

FOB USB Adapter

Med, Uten
