Trådløs Modbus Gateway W0202

Beskrivelse

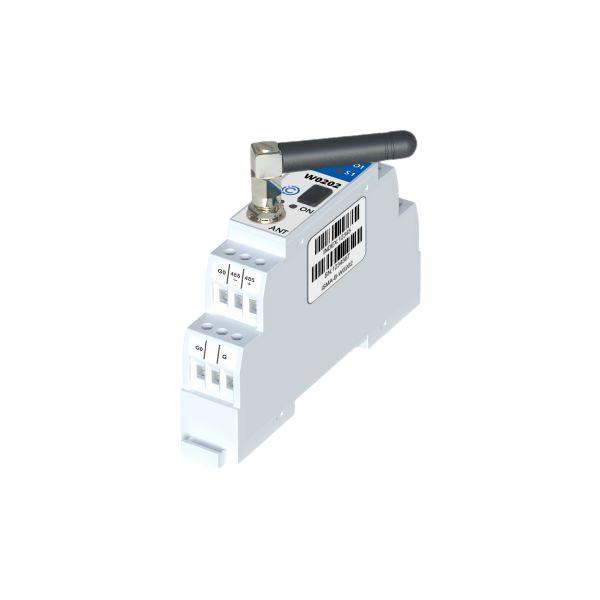

iSMA W0202 Trådløs Modbus Gateway

Trådløs Modbus

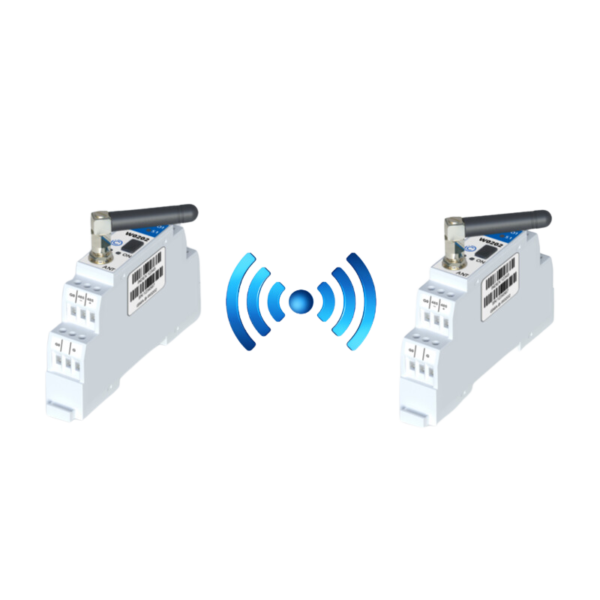

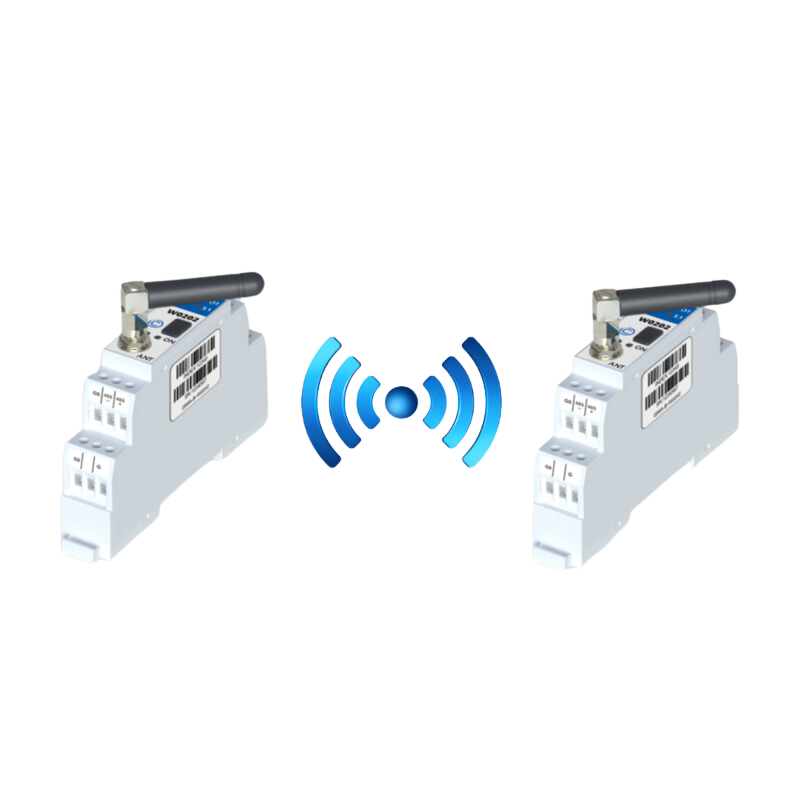

Eliminerer behovet for RS485 kabling med trådløs overføring av Modbus RTU/ASCII mellom 2 W0202 gateway-er.
Enheten benytter en 8 kanals radio for å sikre den beste overføringen av signalene.

Innebygget I/O porter
Hver enhet er innebygget 2 spesial innganger og 2 digitale utganger som kan kontrolleres over Modbus RTU/ASCII master enhet.

2 Spesial innganger
Kan lese de mest populære temperatur sensorene, kan lese spenning, motstand, strøm og potensial fritt signal. Støtter puls telling med opptil 100 pulser pr. sekund – lagres direkte i EEPROM minne.

2 Digitale utganger
De digitale utgangene har hvert sitt 3A normal åpen rele. Potensial fritt.

Konfigureres over USB (Mini-USB kontakt)
Når man kobler til en mini-USB kabel for å konfigurere enheten så få enheten drifts-spenning via USB. Man slipper å koble enheten opp til ekstern spenningsforsyning for å konfigurere. Man kan også teste ut den trådløse kommunikasjonen via USB konfigurasjons programvaren. Programvaren finner du her.

Laget for ettermontering
W0202 er laget for å utvide RS485 Modbus trådløst der det ikke er hensiktsmessig å strekke BUS-kabel.
Ved å bruke 2 W0202 gateway-er kan man utvide en RS485 Modbus til en bygningsdel (en eller flere) uten kabling.

Allsidig enhet i en kompakt kapsling
En trådløs Modbus-bro for serielle enheter, I/O-moduler og konfigurerbare kontrollere, pakket i en kompakt størrelse med DIN-skinnemontering, er egnet for selv de minste kapslingene.

Technical Specification

Innganger:
2 Spesial innganger (SI)
Temperatur sensorer: 10K3A1, 10K4A1, Carel 10K, 20K6A1, 2.2K3A1, 3K3A1, 30K6A1, SIE1, TAC1, SAT1.
Motstandsmåling 0-1000 kΩ
Spennings måling 0-10 VDC
Strøm måling 0-20 mA
Potensial fritt signal
Rask puls teller for opp til 100 Hz, lagres i EEPROM minne

Utganger:
2 Digitale utganger (DO)
NO Rely utganger
Resistive last maks 3 A at 230 V AC / 30 V DC
Inductive last maks 75 VA at 230 V AC / 30 W at 30 V DC

Kommunikasjon:
Modbus RTU/ASCII
Trådløs Modbus bridge
mini USB type B kontakt for konfigurering
Gratis Windows programvare for konfigurering: iSMA Configurator

Spenningsforsyning:
24 V DC ± 20%
24 V AC ± 20%

>Datablad (Engelsk)
