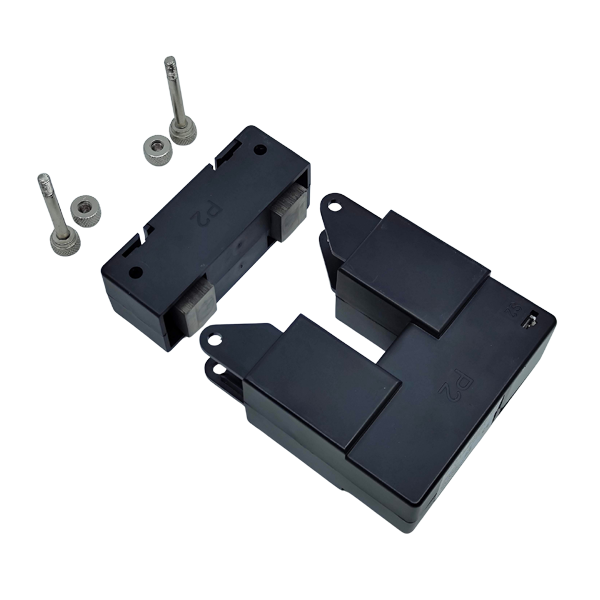

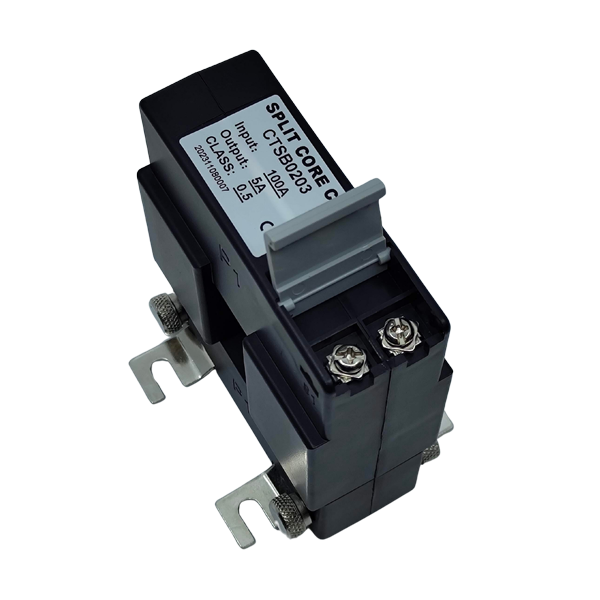

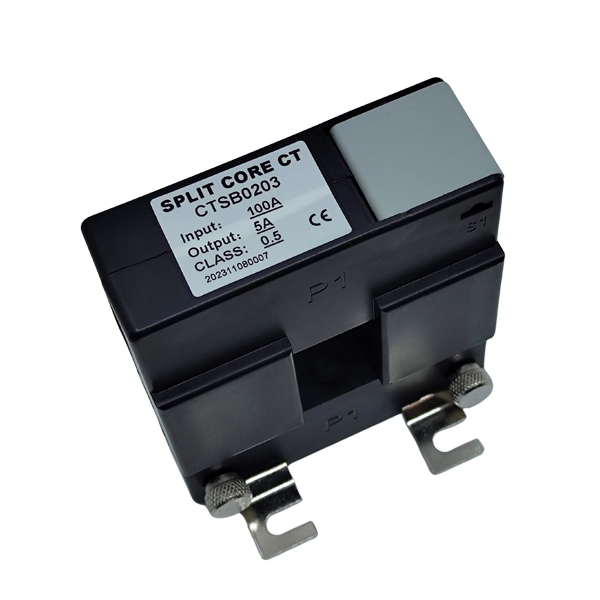

CTSB0203-100A:5A split-core strømtransformatorer (klapp-type) er utformet for måling av vekselstrøm (AC) i store primærledere eller bussskinner i understasjoner. Klapp-designet gjør at transformatoren raskt og enkelt kan installeres på store primærledere/bussskinner uten at primærlederen må kobles fra for installasjon.
CTSB-serien har en magnetisk kjerne med høy ytelse for svært nøyaktig AC-strømmåling.
Den robuste konstruksjonen har:
– Tett sammensatte magnetiske kjernehalvdeler
– Festeanordning for sikker lukking av strømtransformatoren etter installasjon
Disse funksjonene sikrer konsekvent og svært nøyaktig måling av vekselstrøm over levetiden til installasjonen.
Den robuste CTSB-split-core strømtransformator-designen, produsert i et ISO9001-sertifisert produksjonsanlegg, sikrer mange års feilfri drift og støttes av en sterk produktgaranti på 5 år.
Spesifikasjoner:
– Største primærleder: 20 mm x 30 mm
– Sekundærstrøm-utgang: 5A
– Frekvens: 50/60 Hz
– Nøyaktighetsklasse: 3.0
– Strømforhold Nøyaktighetsklasse (maks. belastning) Linearitet 100A:5A 3.0 (1,5ohm) 10% til 130%
– Fasevinkel: Mindre enn 2 grader ved 50% av nominell strøm
– Linearitet: ±1% fra 10% til 130% av nominell primærstrøm
– Isolasjonsspenning: 720 Vac
– Maksimal primærspenning: 5 000 Vac (isolert leder)
– Driftstemperatur: -15ºC til +60ºC
– Konstruksjon: Innkapslet i epoksy
– Kapsling: Nylon med UL flammehemmende vurdering 94V-0
– RoHS-kompatibel
– Vekt: 0,78kg
*andre versjoner er tilgjengelig basert på ønsket output/input og kabelmål. Ta kontakt ved behov!
| Vekt | 790 g |
|---|---|
| Dimensjoner | 155 × 125 × 80 mm |
