I/O modul B-12O-H-IP

Beskrivelse

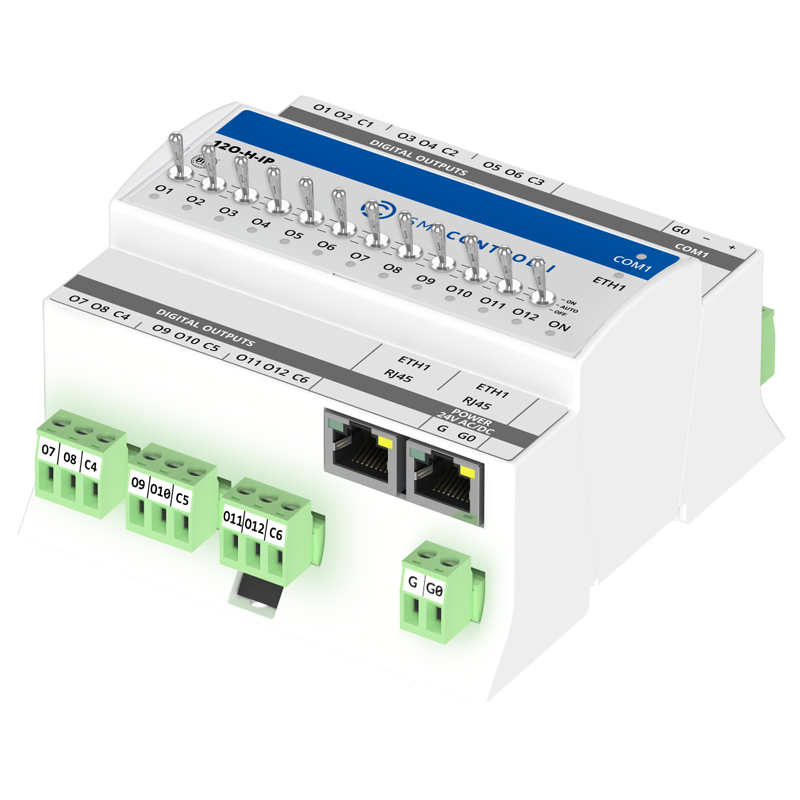

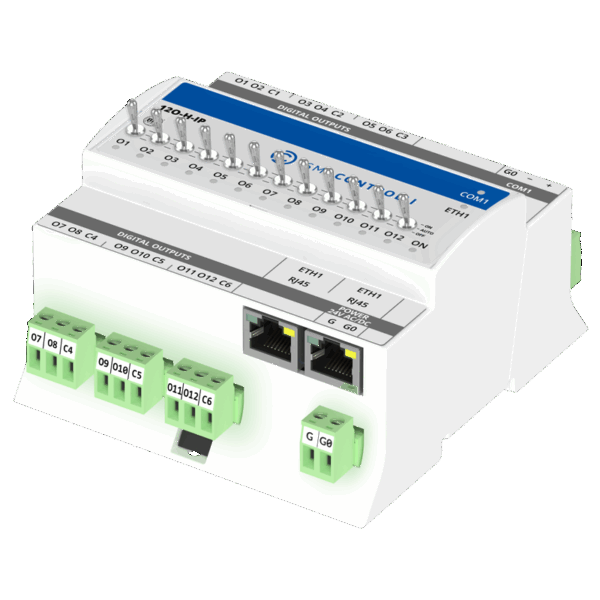

iSMA B-12O-H-IP I/O modul for BACnet og Modbus

iSMA-B-12O-H-IP er en multiprotokoll I/O-modul med MAX antall digitale utganger – et kraftig tillegg til ethvert bygnings automasjonssystem.
Digitaliser bygninger med redusert prosjekterings tid ved å bruke denne kraftige 12 digitale utgangs-modulen, som fungerer som en ekstern I/O over IP med åpne protokoller, BACnet IP og Modbus TCP/IP. Modulen er designet for dataovervåking i datasentre og HVAC-applikasjoner. Åpne protokollstandarder tilbyr allsidigheten ved å installere modulene i både nye og eksisterende anlegg, enten det er en system utvidelse eller en ettermontering. Det maksimale antallet innganger gjør at modulen er en allsidig kontroller utvidelse, enten det er i et lite eller stort anlegg.

12 digitale utganger
Digitale utganger med NO 3A rele for direkte styring uten ekstra rele.
Brytere for manuell overstyring av utgangene.

Modbus TCP/IP til Modbus RTU/ASCII Gateway
Innebygd Modbus-gateway på COM1-porten muliggjør integrering av opptil 128 Modbus-slaveenheter til IP.

Forenklet konfigurasjons- og idriftsettelsesprosess
Modulen gir mulighet for sømløs konfigurasjon over BACnet, Modbus, innebygd webserver eller iSMA dedikert gratis programvare. Muligheten til å få strøm fra en USB-port letter lokal testing og gir en enkel oppdaterings prosess. To Ethernet-porter som fungerer i svitsj modus slik at man kan lage en seriekobling av flere moduler over RJ45, noe som letter kablings prosessen og reduserer konstruksjons tiden.

Kvalitet og pålitelighet bekreftet av sertifikater
iSMA CONTROLLI er et mangeårig medlem av BACnet-fellesskapet. Erfaringen med å utvikle produkter av høy kvalitet og BTL (BACnet Test Laboratory)-sertifisering bekrefter kvaliteten ved bruk av BACnet-protokollen.

Teknisk spesifikasjon

Maskinvarespesifikasjon
2 Ethernet-grensesnitt med innebygd nettverks switch
RS485 grensesnitt
mini USB type B grensesnitt for konfigurering
Status LED-indikatorer
DIN-skinne montert
12 Digitale rele-utganger

Utganger
12 digitale utganger (DO)
Potensial frie kontakt utganger. 2 og 2 utganger deler felles tilførsel
3A rele på hver utgang

Kommunikasjon
BACnet IP
Modbus TCP/IP
Modbus TCP/IP til Modbus RTU/ASCII Gateway
Gratis programvare iSMA Configurator. Lastes ned her.
Innebygd webserver
Dedikerte Niagara Framework-moduler

Strømforsyning
24 VDC ± 20 %
24 VAC ± 20 %

MINI serien I/O moduler – Modbus/RS485, Modbus/TCP, BACnet/MSTP, BACnet/IP

I/O modulene i MINI serien er designet for å komplementere I/O modulene fra MIX serien. Til forskjell fra MIX er MINI serien dedikert til alle applikasjonene hvor håndopererte brytere er nødvendig. I tillegg kan MINI serien benyttes som kontrollere til lys takket være en egen lysstyringsalgoritme. I likhet med MIX modulene kommer de klare fra fabrikken med kommunikasjon for de to mest populære protokollene: Modbus (ASCII, RTU, TCP/IP) og BACnet (MSTP, IP) som enkelt velges via DIP switches. I/O modulene fra MINI serien kommer i to versjoner: moduler med RS485 interface og moduler med 1x ethernet og RS485. Moduler med ethernet og RS485 har tilleggsfunksjonen «Modbus Gateway TCP/IP til Modbus ASCII/RTU», som lar deg tilkoble ytterligere moduler og produkter som kommuniserer via Modbus RS485

>Datablad (Engelsk)

>Modbus Manual (Engelsk)

>BACnet Manual (Engelsk)
